蓄能器胶囊

NXQ系列蓄能器胶囊

NXQ系列蓄能器囊是液压系统中关键的能量存储元件，主要负责吸收液压系统中的能量波动并释放能量以平滑系统运行。

主要功能
1.储存能量：当液压泵为系统充压时，蓄能器囊会变形，内部的氮气（或其他压缩气体）被压缩，从而储存能量。
2.稳定压力：当系统压力下降时，蓄能器囊回弹释放被压缩的气体，补充液压油，维持系统压力在设定值附近。
3.补偿容量：填补系统中由于管道、活塞杆等部件运动产生的容积变化。
4.吸收脉冲：在液压系统中，电磁阀的开启或关闭会产生瞬时冲击（脉冲），蓄能器囊能有效吸收这些冲击，保护系统部件。

工作介质：
1.蓄能器囊内：通常充入氮气（N2），有时也会充入其他惰性气体。
2.蓄能器囊外：充入液压油（Y）、乳化液（R）或水乙二醇（EG）等。
3.材质：外壳材质常见 20#钢、35CrMo、316L不锈钢，蓄能器囊本体通常为高强度耐油橡胶，具有耐油、耐酸碱、耐热、变形小等特点。
4.标准：符合 HG2331 标准（欧洲标准），并且适用于GB/T 20663-2017等标准。

常见型号与结构
该系列包括多种不同容积（从0.4L到200L）的型号，常见结构有A型（小口）和AB型（大口），连接方式包括法兰（F）和螺纹（L）。型号命名通常包含容积、额定压力、连接方式等信息。

产品说明

我们可以根据客户需求进行设计与开发，满足不同用户的要求。

型号说明

1. 胶囊容量: 0.4-100L
2. 胶囊长度: 74-1880mm
3. 结构形式: A Type

产品规格

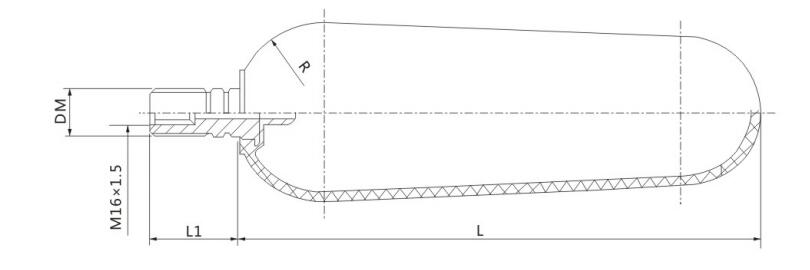

外形尺寸

1. NXQ系列蓄能器胶囊(Φ89-Φ219)

系列 (Φ)	容积 (L)	DM	L (mm)	L2 (mm)	R (mm)
89	0.4	M24×1.5	74	44	38.5
89	0.63	M24×1.5	144	44	38.5
89	1	M24×1.5	250	44	38.5
114	1	M24×1.5	150	44	49
152	1.6	M30×1.5	144	49	66
152	2.5	M30×1.5	206	49	66
152	4	M30×1.5	312	49	66
152	6.3	M30×1.5	486	49	66
219	10	M30×1.5	365	60	95
219	16	M30×1.5	569	60	95
219	20	M30×1.5	700	60	95
219	25	M30×1.5	877	60	95
219	32	M30×1.5	1110	60	95
219	40	M30×1.5	1405	60	95
219	50	M30×1.5	1735	60	95

2. NXQ系列蓄能器胶囊(Φ299)

系列 (Φ)	容积 (L)	DM	L (mm)	L2 (mm)	R (mm)
299	20	M30×1.5	380	70	131
299	25	M30×1.5	470	70	131
299	40	M30×1.5	740	70	131
299	50	M30×1.5	950	70	131
299	63	M30×1.5	1180	70	131
299	80	M30×1.5	1480	70	131
299	100	M30×1.5	1880	70	131
299	150	M30×1.5	2815	70	131
