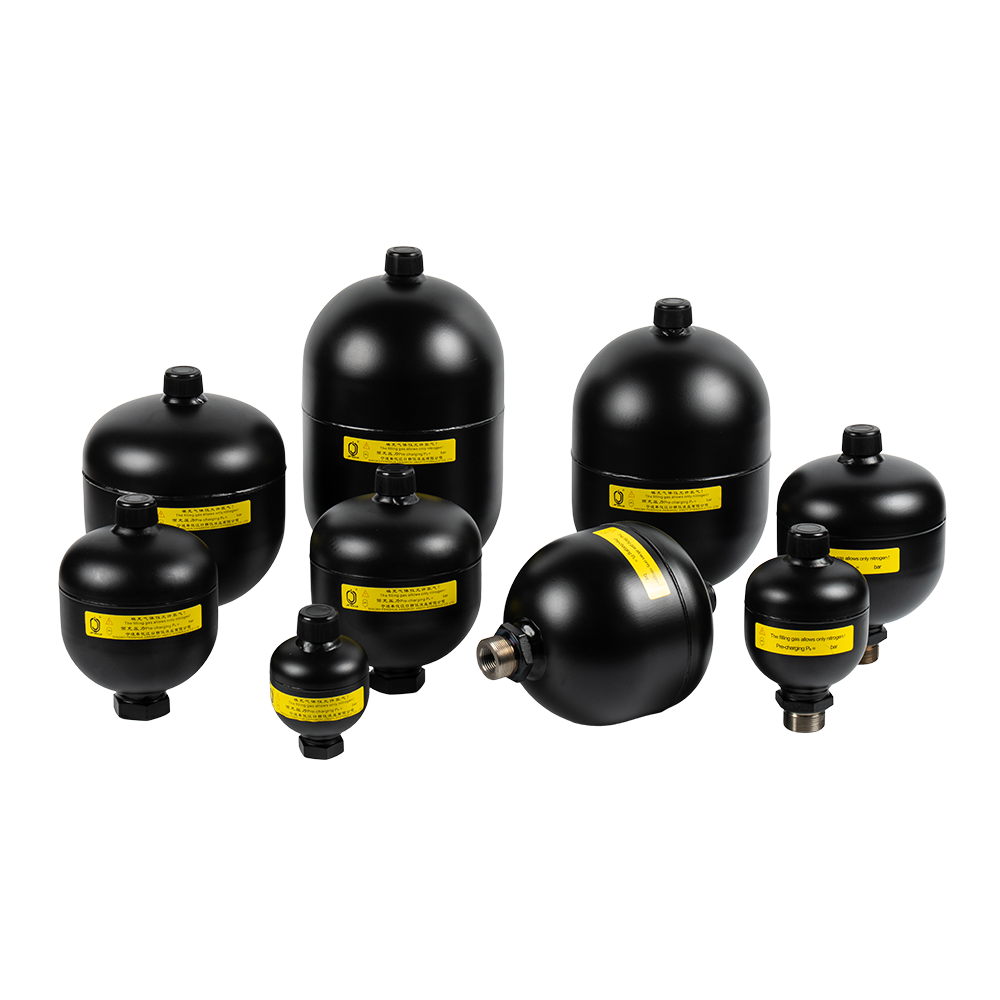

隔膜式蓄能器

隔膜式蓄能器（Diaphragm Accumulator）‍是一种利用波义耳定律（气体的可压缩性）进行能量储存和释放的机械装置。它的核心结构是一个由柔性材料（通常是橡胶）制成的隔膜，将容器内部的液体腔室与气体腔室完全分离。

核心工作原理
隔膜式蓄能器的运行基于气体与液体的体积变化关系：
1. 能量储存（充能）‍：
当液压系统的压力升高时，液体被压入蓄能器的液体腔室。
液体的进入迫使柔性的隔膜向气体腔室方向移动，压缩隔膜另一侧的气体（通常为氮气）。
由于气体被压缩，储存了势能（压缩能）。

2. 能量释放（放能）‍：
当系统压力下降（如液压缸需要快速动作时），隔膜受气体内部压力推动，恢复原状。
隔膜的弹性将压缩的气体膨胀，使液体被推回液压系统，补充瞬时流量需求。

液压蓄能器作用
一个在液压及液体技术中不可缺少的元件。它在液压回路中有许多用途如：
1)节省驱动功率;
2)能量储备;
3)衰减压力冲击;
4)减小泵的压力脉动;
5)保持衡定压力上述作用都可由液压蓄能器承担，并因而可得到特殊的
利益，如;提高生产能力及总效率、改善其功能、延长寿命、提高安全性、降低工作及维护费用。

产品说明

我们可以根据客户需求进行设计与开发，满足不同用户的要求。

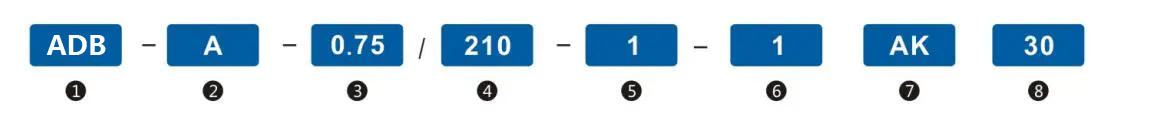

型号说明

1. 系列代号:
焊接隔膜式蓄能器

2. 型号:
A: 可充气(M28X1.5)
B: 气体侧密封，按要求预充气体

3. 公称容积(L)

4. 允许工作压力(Bar)

5. 壳体材料:
1--碳钢

6. 隔膜材料:
1--丁腈橡胶 (NBR)
2--氢化丁腈( (HNBR)²
3--丁基橡胶 (IIR)²
7--氯醚橡胶 (ECO)²

7. 液侧标准连接AK或AB³

8. 20°C时的氮气预充压力 (Bar)¹

注:
(1) 只有当A型和B型批量订货时;
(2) 只有当批量订货时;
(3) 非标准接头另行咨询;
焊接式蓄能器采用钢制冲压外壳，根据充气端是否可装拆分为可充气及不可重复充气(完全密封)两种。

产品规格

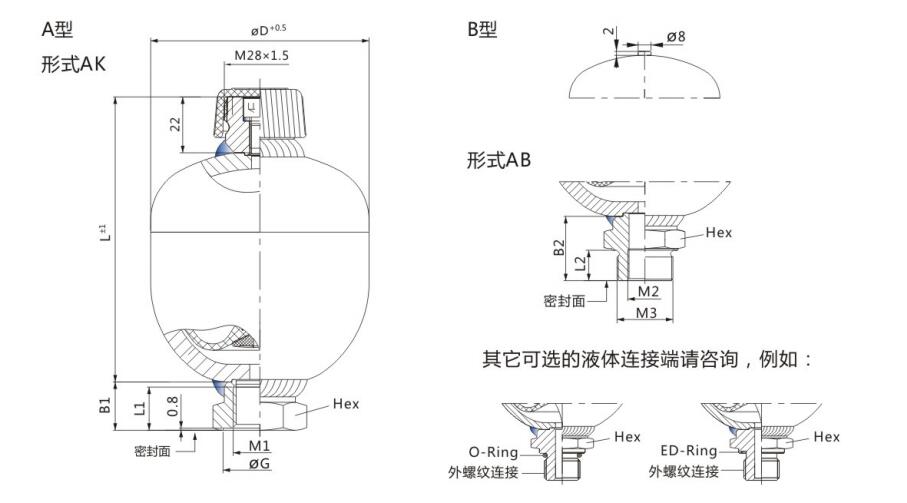

型号与尺寸

公称容积 (L)	允许压缩比 p₂:p₀	系列	允许工作压力 (bar)	L (mm)	ΦD (mm)	重量 (kg)	排量	标准液体连接
								形式AK					形式AB
								M1 (ISO228)	ΦG (mm)	L1 (mm)	B1 (mm)	Hex SW	M2 (ISO228)	M3	L2 (mm)	B2 (mm)	Hex SW
0.075	8:01	210	210	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.075	8:01	250	250	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.16	8:01	210	210	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.16	8:01	250	250	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.25	8:01	100	100	106	80	0.8	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.25	8:01	210	210	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.25	8:01	250	250	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.32	8:01	100	100	116.5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.32	8:01	210	210	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.32	8:01	250	250	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	不提供	-	-	-	-
0.5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	210	210	148.5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
2.8	4:01	250	250	255	172	11.5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
