活塞式蓄能器

活塞式蓄能器是一种利用气体（通常为氮气）的压缩性来储存液压能量的机械装置，广泛用于液压系统中作为能量调节器。它通过活塞将油液与气体隔离，以实现高效的能量存储和释放。

核心定义与结构
活塞式蓄能器属于液压隔离式蓄能器。它主要由以下部件组成：
1. 主体结构：包括缸筒（油腔）、活塞、气室和端盖。活塞位于缸筒内部，将缸筒内的油液腔体（下部）与气体腔体（上部）隔开。
2. 密封系统：活塞两侧都有高精度的密封件，防止气体渗入油液，从而保持油液的清洁性。
3. 控制阀门：通常配备预充阀和单向阀，用于充入压缩气体和控制油液流向。

工作原理
活塞式蓄能器的工作过程类似于一个巨大的“弹簧”：
1.能量储存阶段：当液压系统的压力升高（高于气体的预充压力）时，油液通过单向阀进入蓄能器，推动活塞向上移动，压缩上部的气体。由于气体体积减小，储存了能量。
2.能量释放阶段：当系统需要额外的液压能量（压力下降）时，压缩的气体会迅速膨胀，推动活塞向下移动。活塞的下行将油液重新压入系统，释放能量。

订货说明
1. 举例说明：公称压力为31.5MPa，公称容积为20L，壳体内径为180mm，螺纹连接。端盖结构外螺纹，工作介质为液压油的活塞式蓄能器型号为： HXQ-A-20/31.5-L-Y-180
2. 订货说明：如对本产品活塞式蓄能器有特殊要求时，请向本企业商洽。
3. 本企业保留设计更改权，对修改不另行通知。

产品说明

我们可以根据客户需求进行设计与开发，满足不同用户的要求。

型号说明

1. 名称代号
活塞式蓄能器

2. 结构形式
A: 端盖为外螺纹
B: 端盖为内螺纹

3. 公称容积(L): 0.5~250L

4. 公称压力 (MPa): 10-31.5MPa

5. 连接方式
L: 螺纹连接
F: 法兰连接

6. 工作介质
Y: 液压油
R: 乳化液&水-乙二醇

7. 内径参数(mm)

产品规格

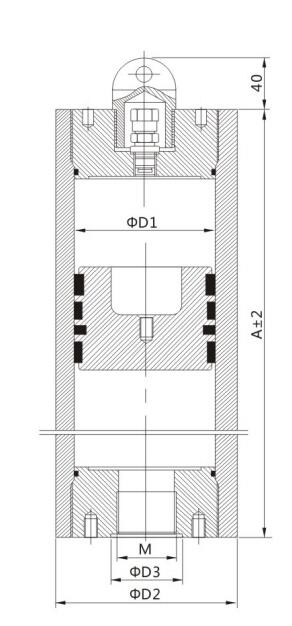

型号与尺寸

型号	公称容积 (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	允许工作压力 (MPa)	ΦD3 (mm)	M	重量 (kg)
HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
