不锈钢囊式蓄能器

不锈钢囊式蓄能器（Stainless Steel Bladder Accumulator）是一种用于液压系统的储能装置。它利用气体（通常为氮气）的可压缩性来储存和释放能量，主要用于平稳液压系统压力、吸收冲击和提供能量补偿。

核心结构
不锈钢囊式蓄能器的基本结构由三部分组成：
1. 外壳（Shell）‍：通常由304或316不锈钢无缝钢管制成，具有良好的耐高温和耐腐蚀性能（如耐酸碱、耐盐雾），特别适用于高温、腐蚀环境。
2. 气囊（Bladder）‍：位于外壳内部，由耐油橡胶或氟橡胶等材料制成。气囊内充填氮气（或其他惰性气体），外部充满液压油。
3. 防挤出部件（Anti-Extrusion Device）‍：位于气囊与壳体接触面之间，防止气囊被高压油挤出，常见的形式包括油阀或保护格网。

工作原理
不锈钢囊式蓄能器通过液体与气体的相互作用来实现能量转换：
1. 蓄能过程（充能）‍：当液压系统中的压力大于气囊内预充的氮气压力时，液压油被压入蓄能器，挤压气囊变形，气体体积减小，压力升高。此时的能量以压缩气体的形式储存在囊内。
2. 能量释放过程：当系统压力下降时，内部的高压氮气会膨胀，将液压油推出蓄能器，补充系统所需的能量，从而维持系统的稳定性。

主要特点
1. 耐腐蚀性强：由于外壳材质为不锈钢，具有优异的耐高温和耐腐蚀特性，能在严苛环境下长期稳定运行。
2. 重量轻：相较于传统的钢制蓄能器，不锈钢囊式蓄能器具有较高的比强度，重量更轻，结构紧凑，便于安装和维护。
3. 适用范围广：广泛用于液压机、注塑机、船舶舵机、工程机械等设备中，主要用于冲击载荷的缓冲、压力的补偿以及能量的储备。

订货说明:
如有特殊要求，请与本公司商洽。

产品说明

我们可以根据客户需求进行设计与开发，满足不同用户的要求。

型号说明

1. 不锈钢囊式蓄能器

2. 结构型式
A: 小口 B: 大口

3. 公称容积(L)

4. 公称压力 (MPa)

5. 连接方式
L: 螺纹连接 F: 法兰连接

6. 工作介质
Y: 液压油
R: 乳化液
N: 第二组介质

产品规格

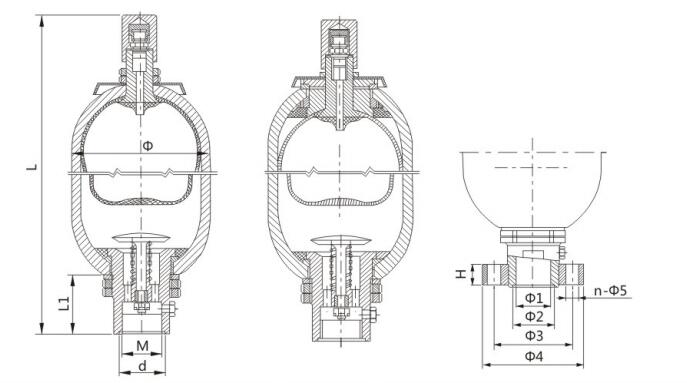

型号与尺寸

型号	公称压力 (MPa)	公称容积 (L)	M	d	Φ1	Φ2	Φ3	Φ4	n-Φ5	L1	H	螺纹 (L)	法兰 (F)	Φ	重量 (kg)
BNXQ-A-0.4/-L(F)-	10	0.4	M27×2	/	22	30	85	115	4-Φ17	52	22	260	270	89	3/3
BNXQ-A-0.63/-L(F)-	10	0.63	M27×2	/	22	30	85	115	4-Φ17	52	22	315	325	89	3.5/3.5
BNXQ-A-1/-L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	430	440	89	4.5/4.5
BNXQ-A-1/-L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	330	340	114	5/5.5
BNXQ-A-1.6/-L(F)-	10	1.6	M27×2	/	22	30	85	115	4-Φ17	52	22	365	380	114	11/12.5
BNXQ-A-2.5/-L(F)-	10	2.5	M42×2	50	42	50	97	130	6-Φ17	66	28	430	445	152	14/15
BNXQ-A-4/-L(F)-	10	4	M42×2	50	42	50	97	130	6-Φ17	66	28	540	555	152	16/18.5
BNXQ-A-6.3/-L(F)-	10	6.3	M42×2	50	42	50	97	130	6-Φ17	66	28	710	725	152	22/25.5
BNXQ--10/-L(F)-*	10	10	M60×2	70	55	65	125	160	6-Φ21	90	32	650	665	219	39/48
BNXQ--16/-L(F)-*	10	16	M60×2	70	55	65	125	160	6-Φ21	90	32	860	875	219	54/63
BNXQ--20/-L(F)-*	10	20	M60×2	70	55	65	125	160	6-Φ21	90	32	985	1000	219	62/72
BNXQ--25/-L(F)-*	10	25	M60×2	70	55	65	125	160	6-Φ21	90	32	1160	1175	219	74/84
BNXQ--32/-L(F)-*	10	32	M60×2	70	55	65	125	160	6-Φ21	90	32	1400	1415	219	90/101
BNXQ--40/-L(F)-*	10	40	M60×2	70	55	65	125	160	6-Φ21	90	32	1680	1695	219	108/119
BNXQ--20/-L(F)-*	20	20	M60×2	70	55	65	125	160	6-Φ21	90	32	680	695	219	80/91
BNXQ--25/-L(F)-*	20	25	M60×2	70	55	65	125	160	6-Φ21	90	32	770	785	219	90/102.5
BNXQ--40/-L(F)-*	20	40	M72×2	80	70	80	150	200	6-Φ26	106	40	1050	1065	299	118/136
BNXQ--50/-L(F)-*	20	50	M72×2	80	70	80	150	200	6-Φ26	106	40	1230	1245	299	138/159.5
BNXQ--63/-L(F)-*	20	63	M72×2	80	70	80	150	200	6-Φ26	106	40	1470	1485	299	171/197
BNXQ--80/-L(F)-*	20	80	M72×2	80	70	80	150	200	6-Φ26	106	40	1810	1825	299	213/246
BNXQ--100/-L(F)-*	20	100	M72×2	80	70	80	150	200	6-Φ26	106	40	2190	2205	299	253/293
BNXQ--150/-L(F)-*	20	150	M72×2	80	70	80	150	200	6-Φ26	106	40	3125	3140	299	335/393
BNXQ--63/-L(F)-*	20	63	M85×2	95	83	95	170	230	6-Φ26	110	40	1170	1185	351	170/185.5
BNXQ--80/-L(F)-*	20	80	M85×2	95	83	95	170	230	6-Φ26	110	40	1395	1410	351	206/225
BNXQ--100/-L(F)-*	20	100	M85×2	95	83	95	170	230	6-Φ26	110	40	1660	1675	351	250/273
BNXQ--125/-L(F)-*	20	125	M85×2	95	83	95	170	230	6-Φ26	110	40	1990	2005	351	304/332
BNXQ--150/-L(F)-*	20	150	M85×2	95	83	95	170	230	6-Φ26	110	40	2310	2325	351	356/389
BNXQ--160/-L(F)-*	20	160	M85×2	95	83	95	170	230	6-Φ26	110	40	2450	2465	351	379/414
BNXQ--180/-L(F)-*	20	180	M85×2	95	83	95	170	230	6-Φ26	110	40	2700	2715	351	420/459
BNXQ--200/-L(F)-*	20	200	M85×2	95	83	95	170	230	6-Φ26	110	40	2980	2995	351	466/509
