AQF安全球阀

安全球阀主要用于液压囊式蓄能器作为安全,断流和卸荷的蓄能器附件,安全阀可保持系统中的压力调定值。当压力超过调定值时,安全阀开启,防止系统过载,特别是封闭系统中的蓄能器更是必不可少,它可以有效防止外负荷的突然加大对系统所造成的危害。
它的核心作用是保护蓄能器和整个液压回路的安全，通过控制油液的通断来实现防止系统过载和卸荷的功能。

联系我们 >

上一个：没有上一个下一个：没有下一个

特点：结构紧凑、体积小，安全方便，操作简单。
主要功能与工作原理

1. 压力调定与泄压：阀门内部设有弹簧或先导阀结构。当液压系统压力超过用户设定的安全值（如31.5MPa）时，阀门自动开启，快速泄放油液，防止压力继续上升导致蓄能器爆炸或管路破裂。

2. 安全断流：在蓄能器与系统之间起到“闸门”的作用。若系统中出现突发性高负荷冲击，安全阀可以快速切断油路，保护设备不被损坏。

3. 卸荷与放油：除了防护功能外，它还常被用作放油阀，用于快速排出蓄能器内的油液进行维修或更换。

产品说明

我们可以根据客户需求进行设计与开发，满足不同用户的要求。

型号说明

1. 安全球阀

2. L: 直通式螺纹连接

LS: 直角式~~

LW: 三通式~~

3. 公称通径: 20, 25, 32, 40mm

4. 公称压力:

H1--10MPa

H2--20MPa

H3--31.5MPa

5. 结构模式: 直动式

产品规格

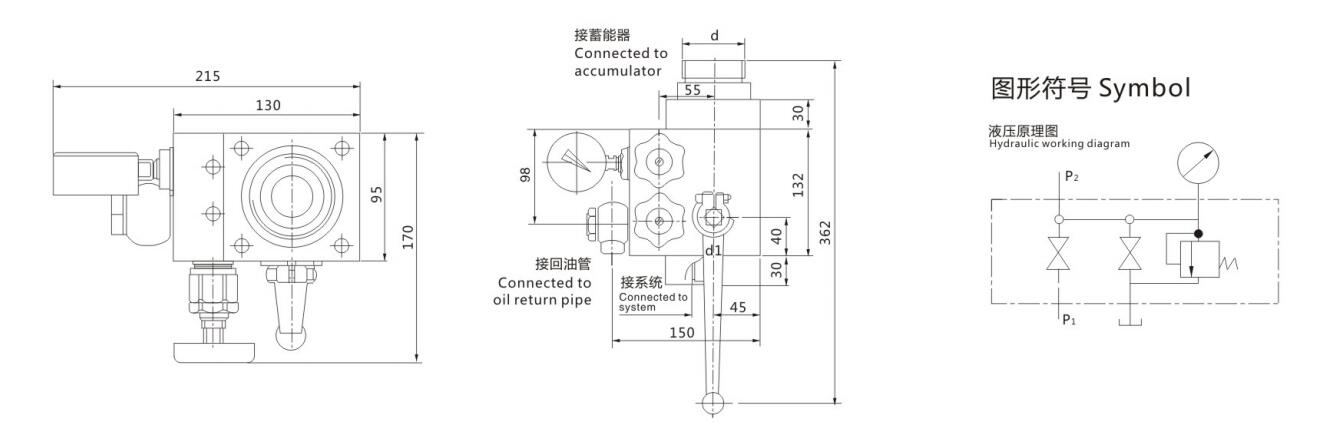

外形尺寸

型号	公称流量 (安全阀) (L/min)	公称流量 (球阀) (L/min)	连接尺寸 d (mm)	连接尺寸 d1 (mm)	配用蓄能器 (L)
AQF-L25H※-A	40	100	M42×2 or M27×2	M33×2	1.6~10
AQF-LS25H※-A	40	100	M42×2 or M27×2	M33×2	1.6~10
AQF-LW25H※-A	40	100	M42×2 or M27×2	M33×2	1.6~10
AQF-L32H※-A	63	160	M60×2 or M42×2	M42×2	10~100
AQF-LS32H※-A	63	160	M60×2 or M42×2	M42×2	10~100
AQF-LW32H※-A	63	160	M60×2 or M42×2	M42×2	10~100
AQF-L40H※-A	100	250	M72×2 or M60×2	M48×2	10~100
AQF-LS40H※-A	100	250	M72×2 or M60×2	M48×2	10~100
AQF-LW40H※-A	100	250	M72×2 or M60×2	M48×2	10~100
